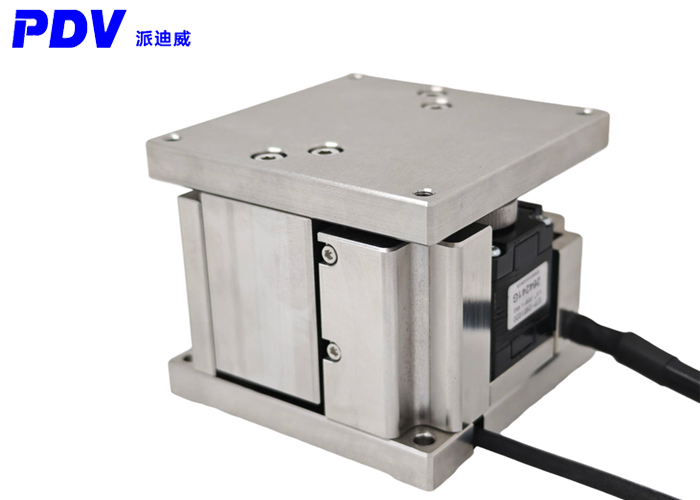

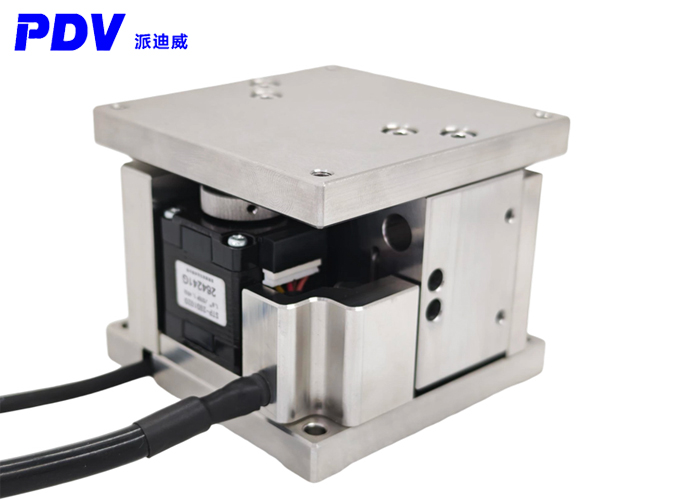

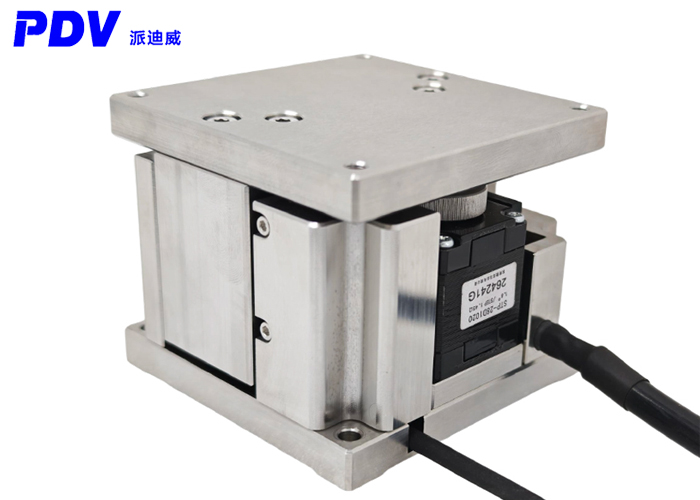

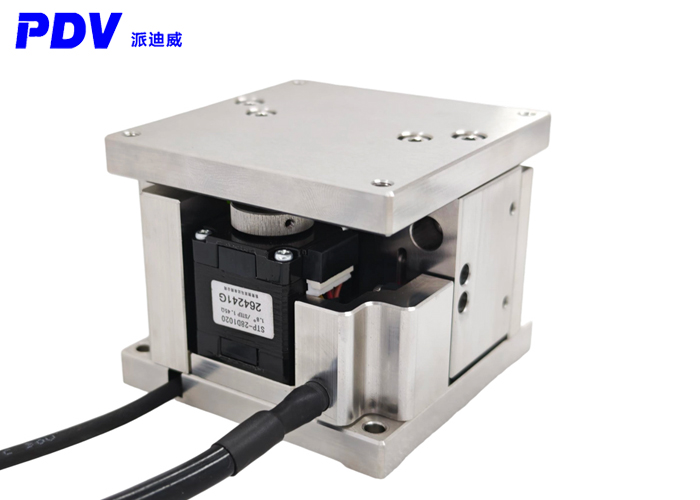

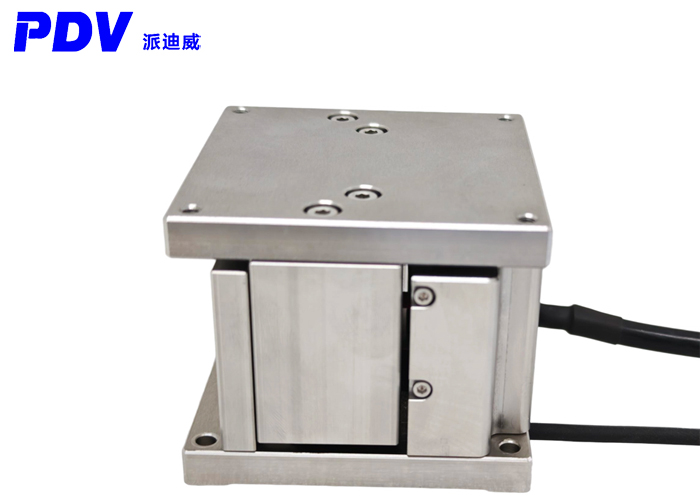

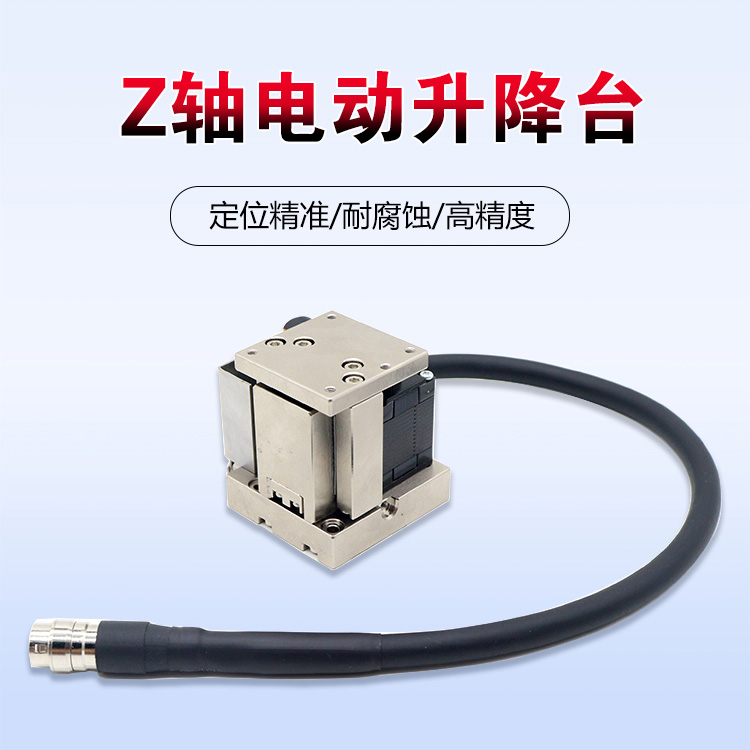

型號

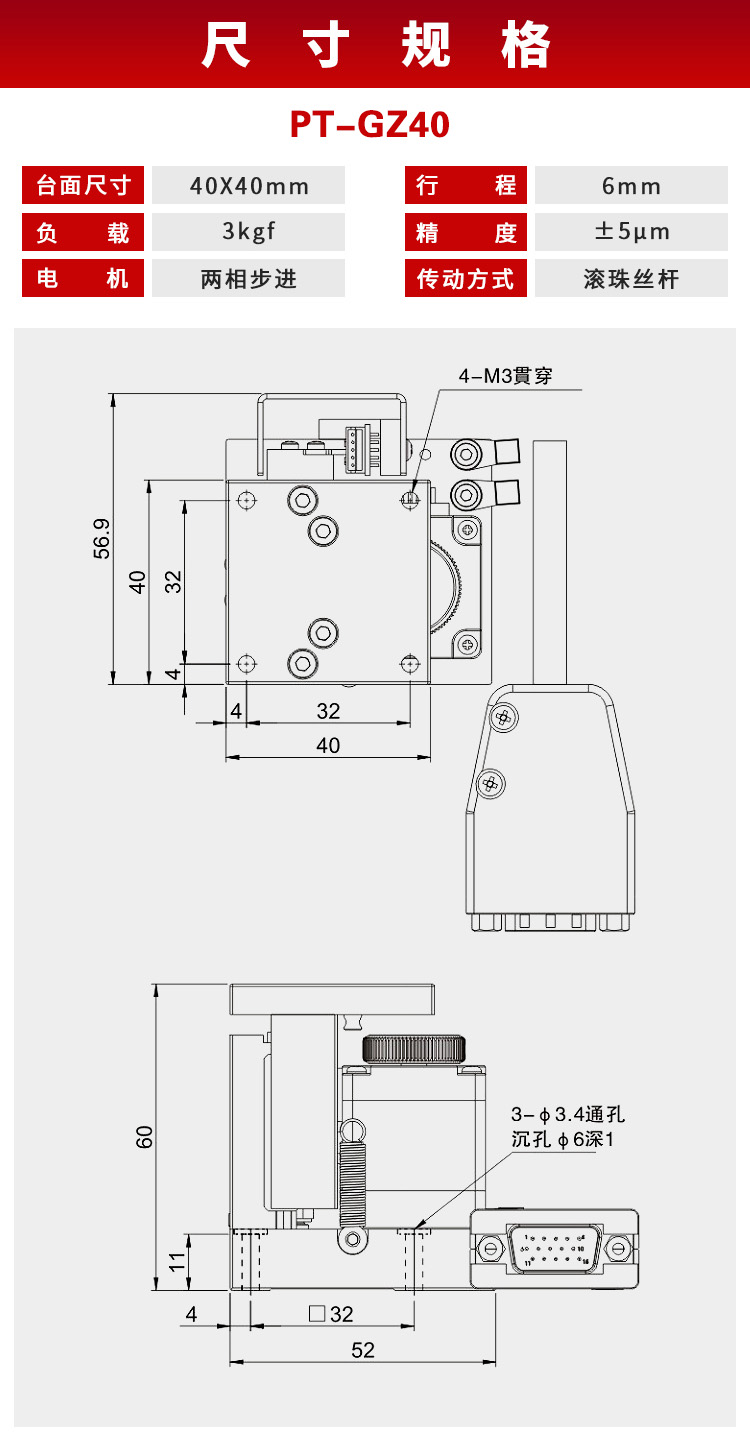

PT-GZ40

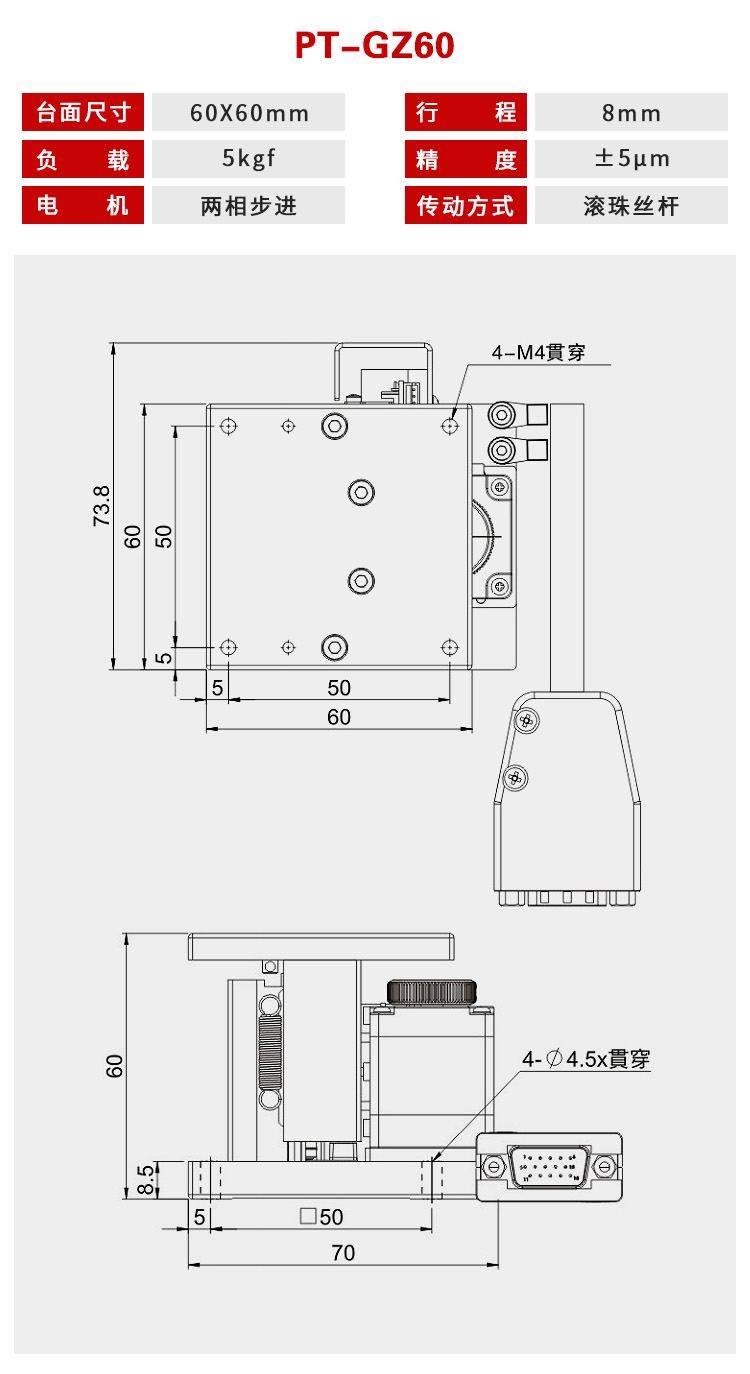

PT-GZ60

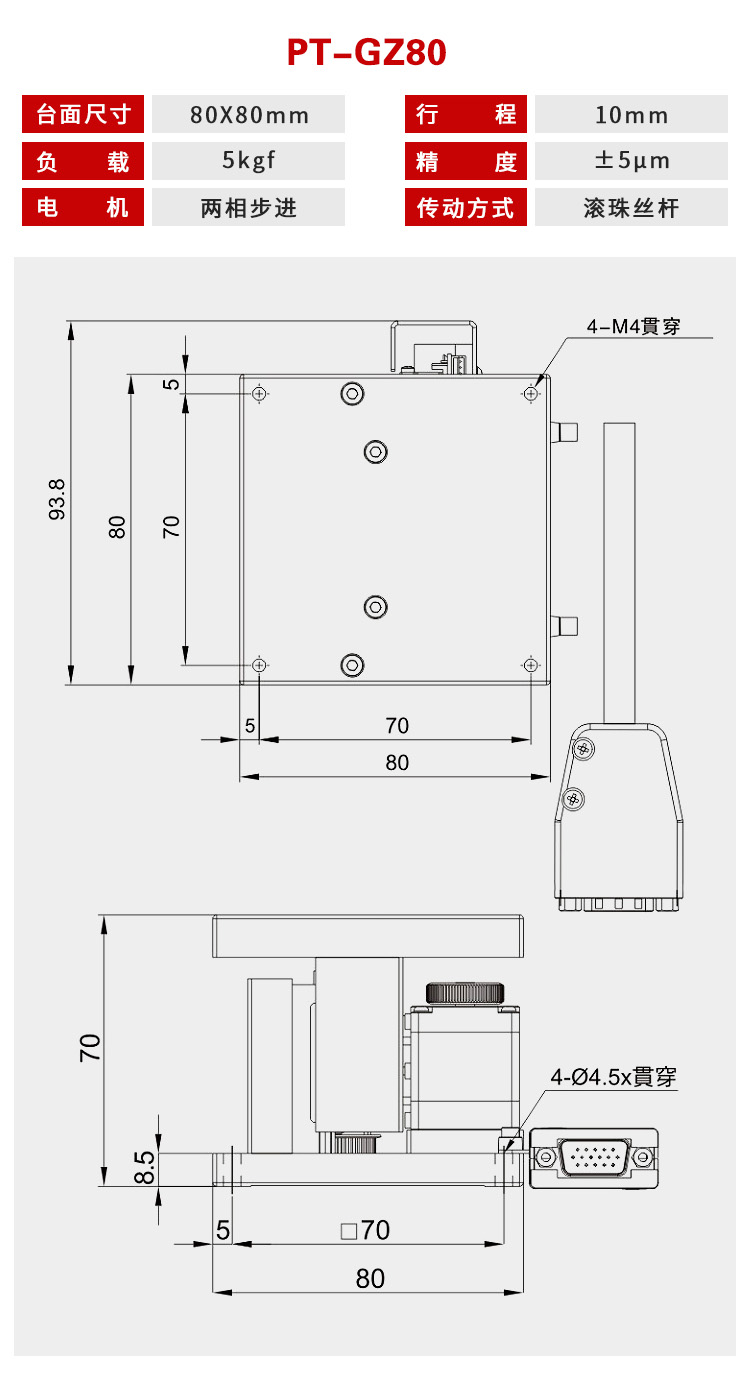

PT-GZ80

機

械

規

格

臺面尺寸

40×40mm

60×60mm

80×80mm

移動行程

-6mm

8mm

10mm

傳動方式

時規皮帶+滾珠螺桿Φ6，導程1mm

軌道

線性滾珠導引式

滑臺材質/表面處理

鋼制/鍍無電解鎳

自重

0.6kg

1.0kg

1.5kg

聯軸器

無配置連軸器

精度等級

N：標準型

出線方向

N：一般出線

精

度

規

格

解析度

5μm/2.5μm

2.5μm/1.25μm

速度(全步級)

12mm/sec

6mm/sec

單向定位精度

30μm

反復定位精度

±5μm

荷重

3Kgf

5Kgf

空轉

5μm

平行度

50μm

運動真直度

4μm

運動平行度

20μm

電

氣

規

格

馬達

類型/出軸型式

2相步進/ 28雙出軸

品牌/型號

（另外選購）

驅動器

品牌/型號

（另外選購）

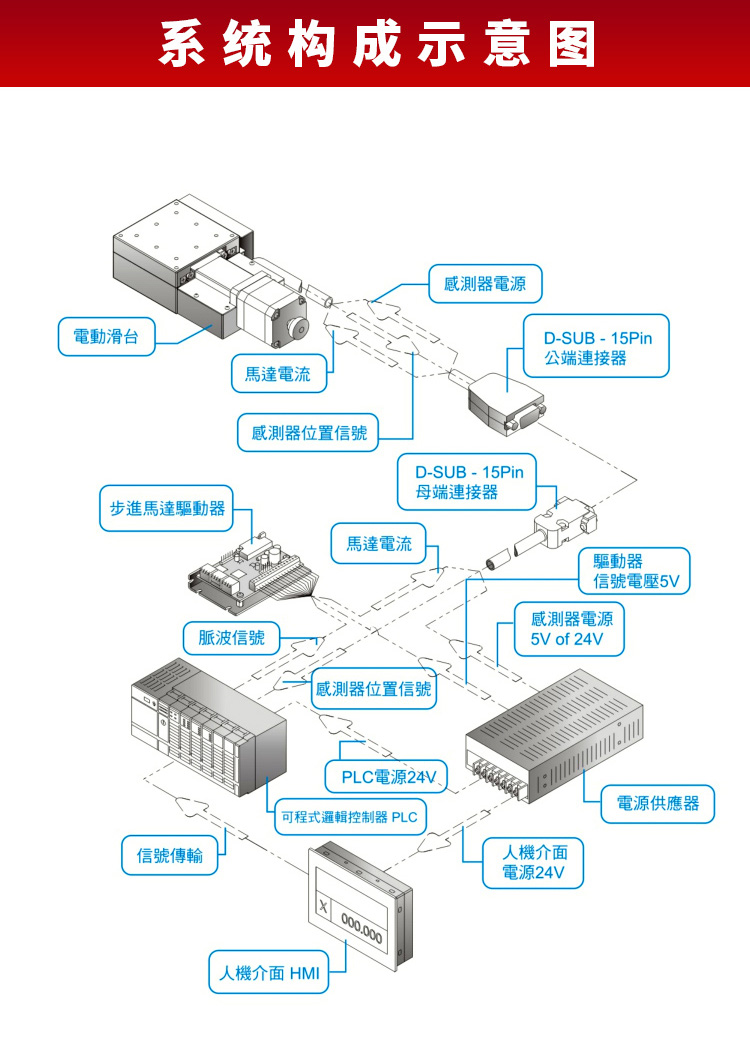

接頭

滑臺側接頭

15Pin公端連接器D-SUB

控制器側接頭

15Pin母端連接器D-SUB(另外選購)

感測器

行程-原點感測器

光電感測器EE-SX4134

行程極限感測器

電源電壓

24V±10%

控制輸出

NPN閑放式集電極輸出24V 8mA以下

輸出控制

檢測(感應時):輸出電晶體OFF (非導通)
