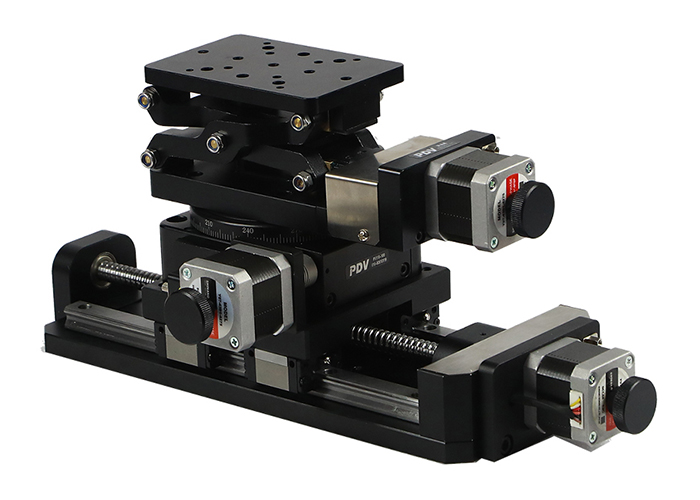

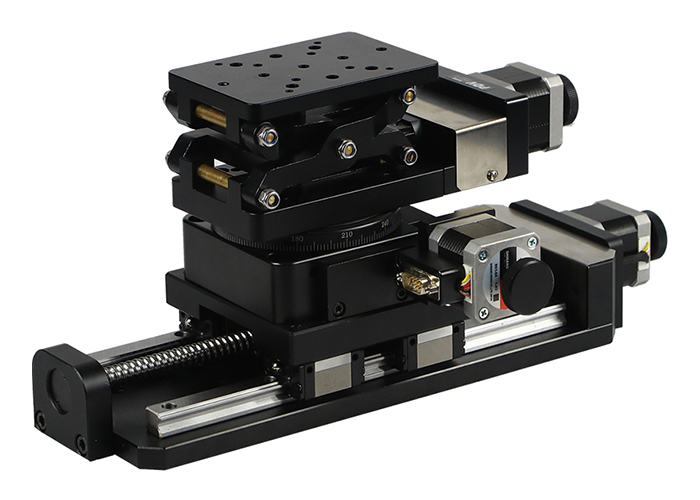

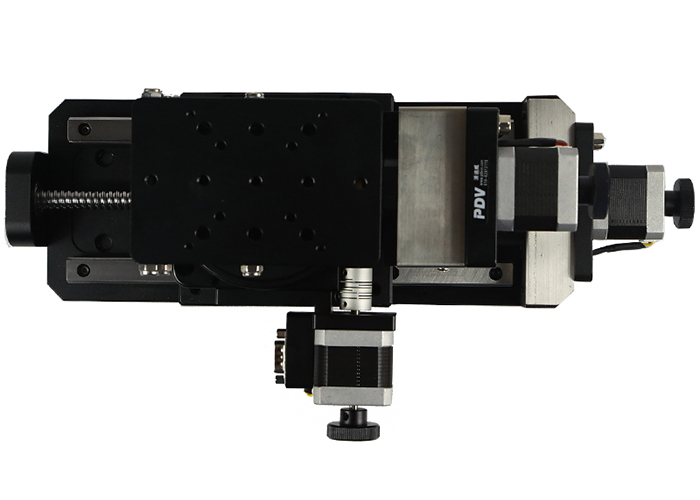

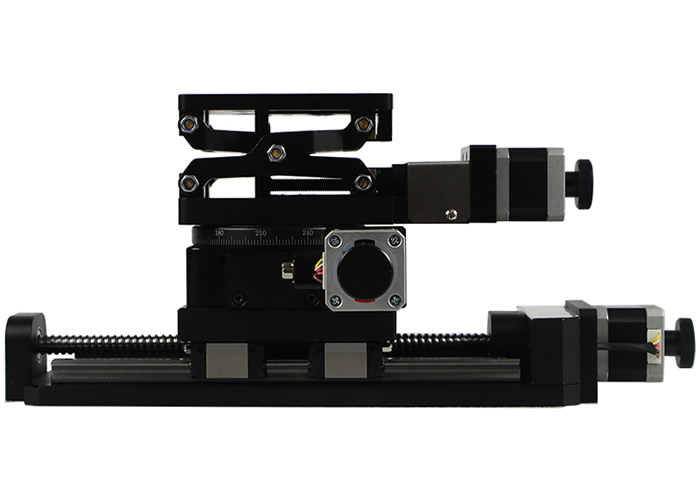

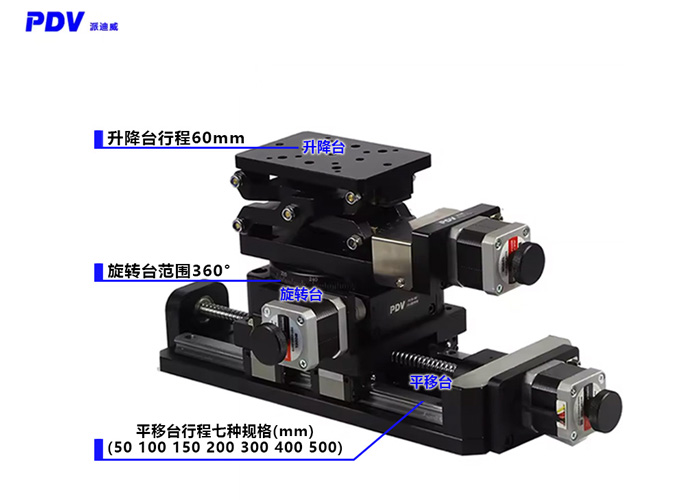

由PT-GD140GD電動平移臺，PX110-100電動旋轉臺，PT-GD401電動升降臺組合而成。
產 品 型 號 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | PT-GD140G-300 | PT-GD140G-400 | PT-GD140G-500 | ||||
結 構 參 數 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm | |||
臺面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | ||||
螺桿規格 | 精密滾珠螺桿（導程4 mm） | 滾珠螺桿（導程5 mm） | |||||||||
導軌 | 精密線性滑塊導軌 | ||||||||||
步進電機(步距角) | 42（1.8°） | 57（1.8°） | |||||||||
主體材料 | 鋁合金 | ||||||||||
表面處理 | 陽極氧化發黑 | ||||||||||
臺面中心負載 | 30 kg | 50 kg | |||||||||
平臺自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | ||||
精 度 參 數 | 8細分分辨率 | 2.5μm | 3.125μm | ||||||||
速度 | 20mm/sec | 40mm/sec | 50mm/sec | ||||||||
重復定位精度 | 5μm | ||||||||||
定位精度（選配光柵） | 8μm | ||||||||||
直線度 | 5μm | 6μm | 8μm | ||||||||
運動平行度 | 10μm | 15μm | 20μm | ||||||||
俯仰 | 25″ | 50″ | 60″ | ||||||||
偏擺 | 20″ | 25″ | 30″ | ||||||||
回程間隙 | 2μm | ||||||||||
丟步運動 | 3μm | 5μm | |||||||||
附 件 描 述 | 可加裝失電制動功能(Z) | ||||||||||
可加裝光柵尺(G) | |||||||||||
可換裝伺服電機(D) | |||||||||||
可加裝防塵罩(F) | |||||||||||
產品型號 | PX110-100 | |
結 構 描 述 | 角度范圍 | 360° |
臺面尺寸 | φ100mm | |
傳動比 | 180∶1 90:1 | |
驅動機構 | 蝸輪和蝸桿機構 | |
導軌形式 | 軸承 | |
步進電機(1.8°) | 42BYG | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 45kg | |
重量 | 1.7kg | |
精 度 描 述 | 分辨率 | 0.01°（無細分） 0.0005°=1.8″（20細分） |
速度 | 25°/sec | |
重復定位精度 | 0.005°=18″ | |
定位精度（選配光柵） | 0.01°=36″ | |
端跳精度 | 15μ | |
空回 | 0.005°=18″ | |
偏心 | 5μ | |
丟步 | 0.005°=18″ | |
平行度 | 80μ | |
產品型號 | PT-GD401 | |
結 構 描 述 | 行程 | 60 mm |
臺面尺寸 | 120mm×80mm | |
驅動機構 | 精研絲杠副 | |
導軌形式 | 滑動導軌 | |
步進電機(1.8°) | 42BYG | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 5kg | |
重量 | 1.15kg | |
精 度 描 述 | 調整量 | 5μ（無細分） 0.25μ（20細分） |
速度 | /sec | |
重復定位精度 | 10μ | |
空回 | 4μ | |
丟步 | 3μ | |

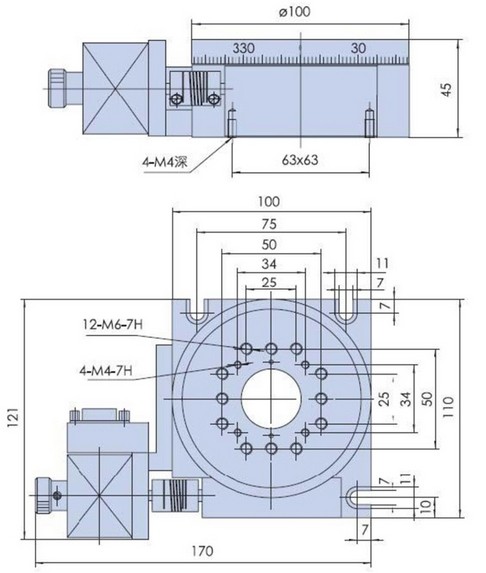

PX110-100電動旋轉臺

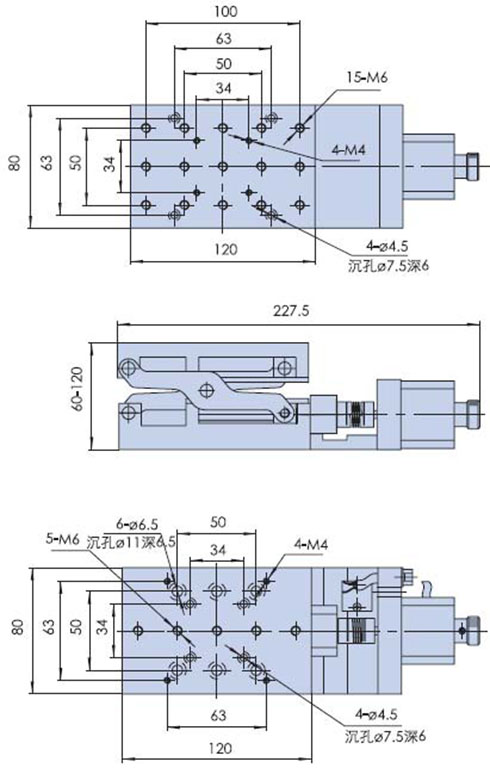

PT-GD401電動升降臺
