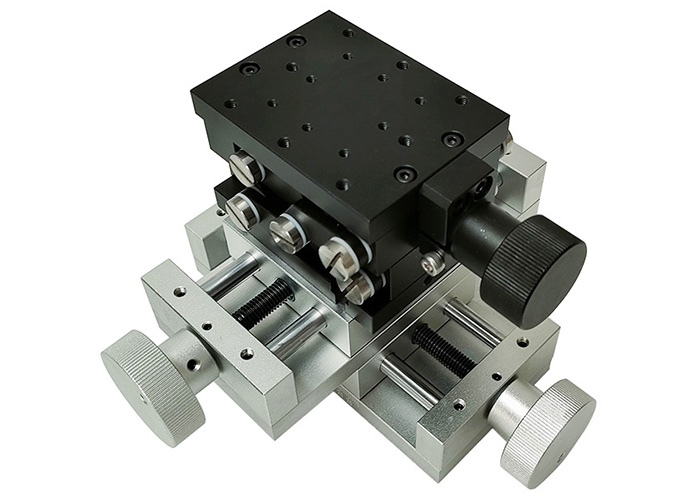

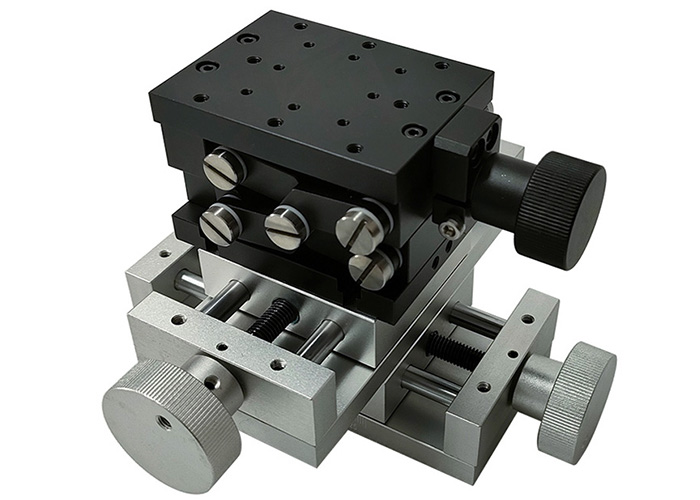

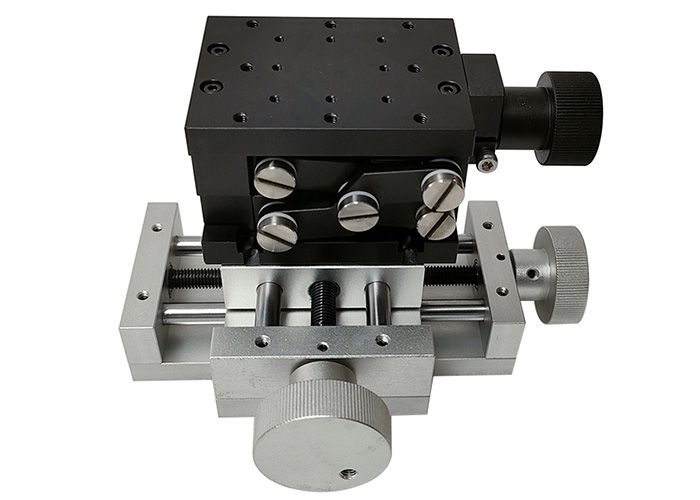

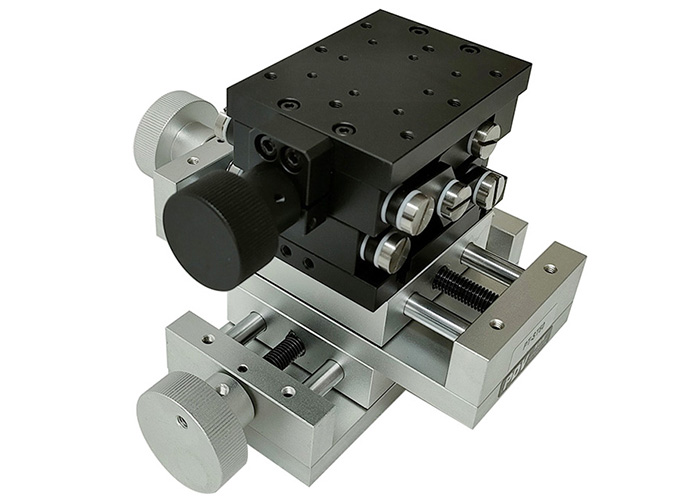

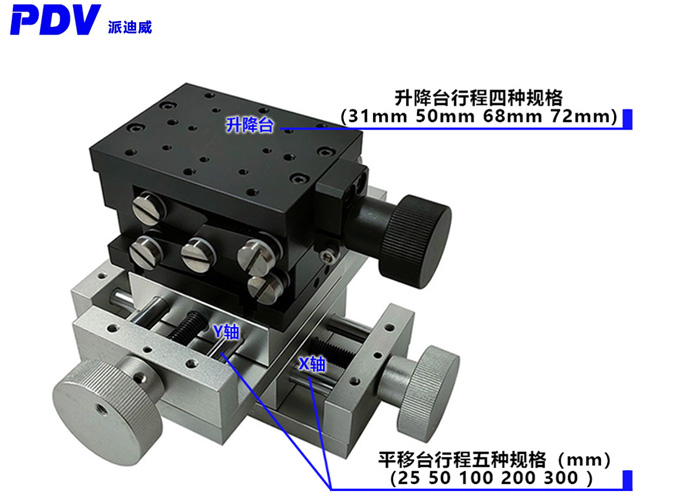

首頁 > 產品中心 > 高精度手動平臺系列 > 三維手動平移臺（XYZ方向）
組合類型：
PT-ST25+PT-SD31 , PT-ST50+PT-SD31 , PT-ST25+PT-SD72 , PT-ST50+PT-SD72 ,
PT-ST100+PT-SD50 , PT-ST200+PT-SD50 , PT-ST300+PT-SD50 ,
PT-ST100+PT-SD68 , PT-ST200+PT-SD68 , PT-ST300+PT-SD68
手動升降臺
產品參數：
型號 | PT-SD31 | PT-SD72 | PT-SD50 | PT-SD68 |
工作臺面 | 60x80mm | 60x120mm | 80x100mm | 80x120mm |
行程 | 31mm | 72mm | 50mm | 68mm |
旋轉1圈升降移動量 | 1.8mm | 2.1mm | ||
承重 | 6kgf（58.8N） | 6.5kgf（63.7N） | 7kgf（68.6N） | 7.5kgf（73.5N） |
平行度 | 200μm | |||
自重 | 0.7kg | 0.95kg | 1.1kg | 1.0kg |
材料表面處理 | 鋁-黑色陽極氧化處理 | |||

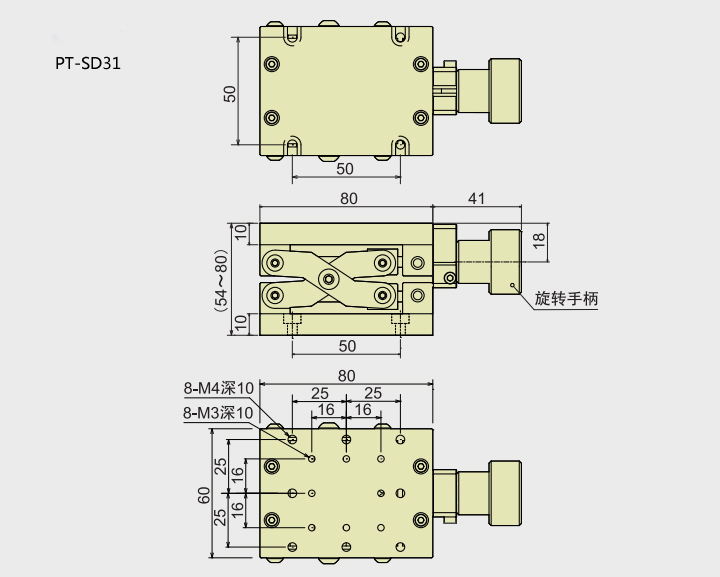

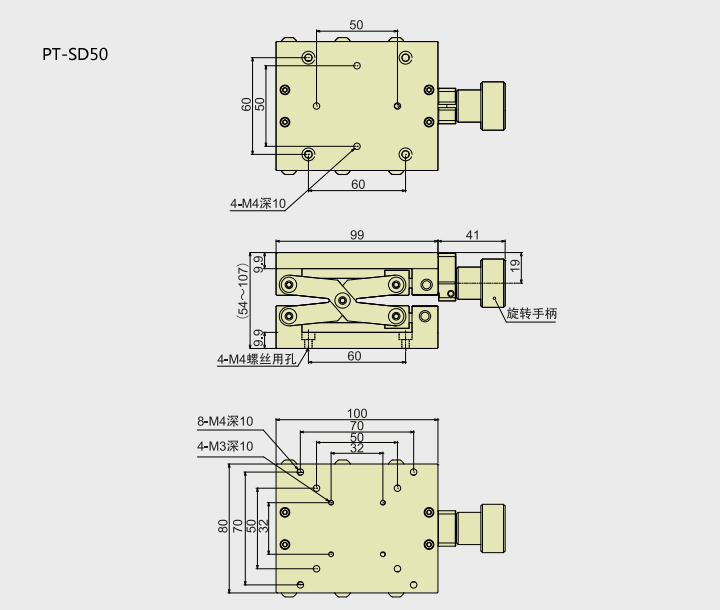

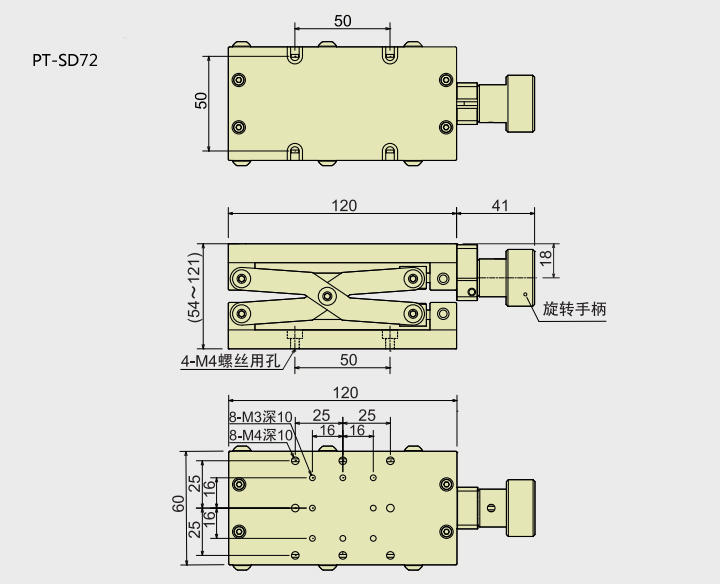

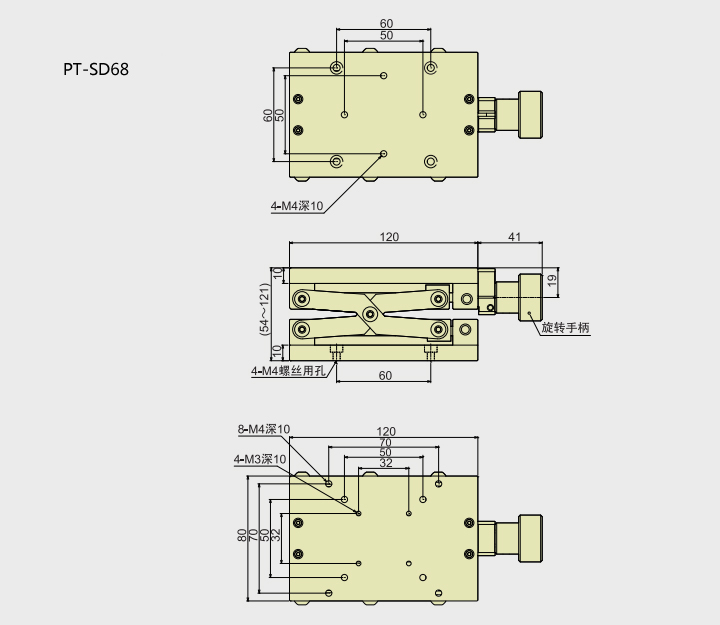

產品尺寸圖：
手動平移臺
產品參數：
導程：3MM
絲杠直徑：14MM
光杠直徑：12MM
型號 | PT-ST25 | PT-ST50 | PT-ST100 | PT-ST200 | PT-ST300 | PT-ST400 | PT-ST500 |
工作臺面 | 65×65mm | 65x65mm | 80x80mm | 80x80mm | 80x80mm | 80x80mm | 80x80mm |
行程 | 25mm | 50mm | 100mm | 200mm | 300 | 400 | 500 |
絲杠螺距 | 1.25mm | 1.25mm | 3mm | 3mm | 3mm | 3mm | 3mm |
承重 | 15kg | 20kg | 20kg | 20kg | 20kg | 20kg | 20kg |
自重 | 0.8kg | 1kg | 1.8kg | 2.8kg | 3kg | 4kg | 5kg |
材料表面處理 | 6061鋁合金-黑色或陽極氧化處理 | ||||||

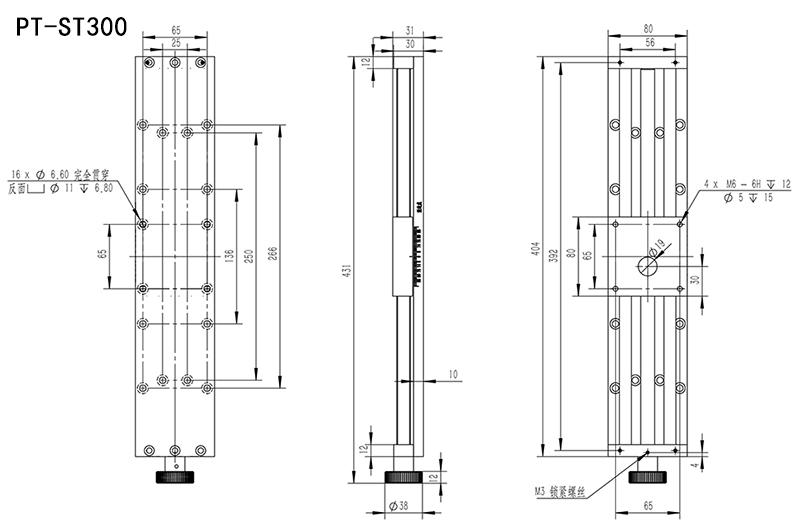

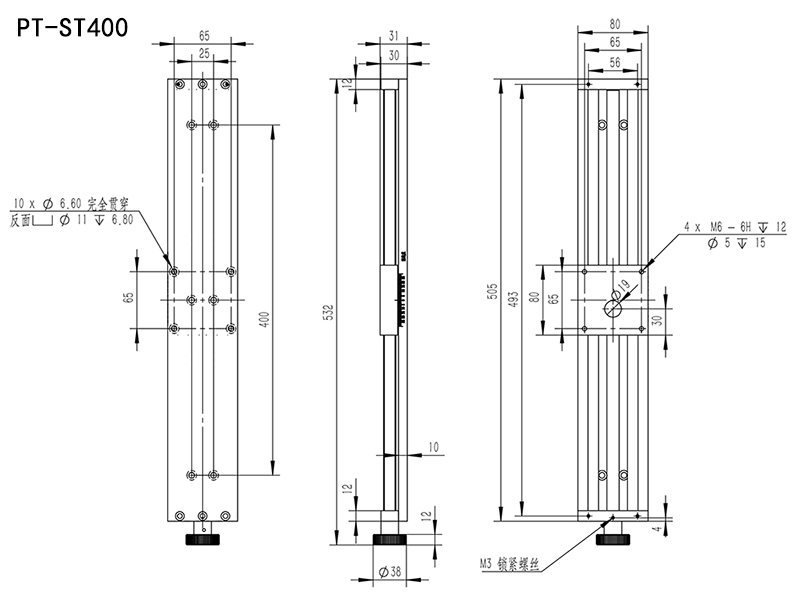

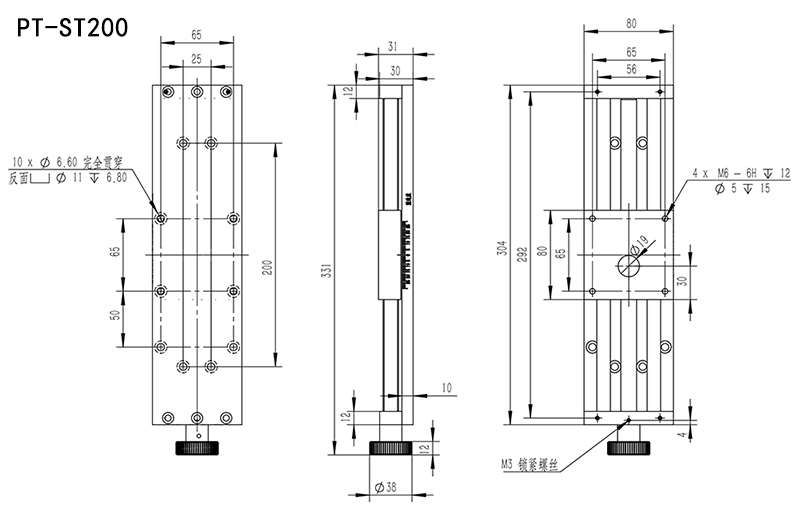

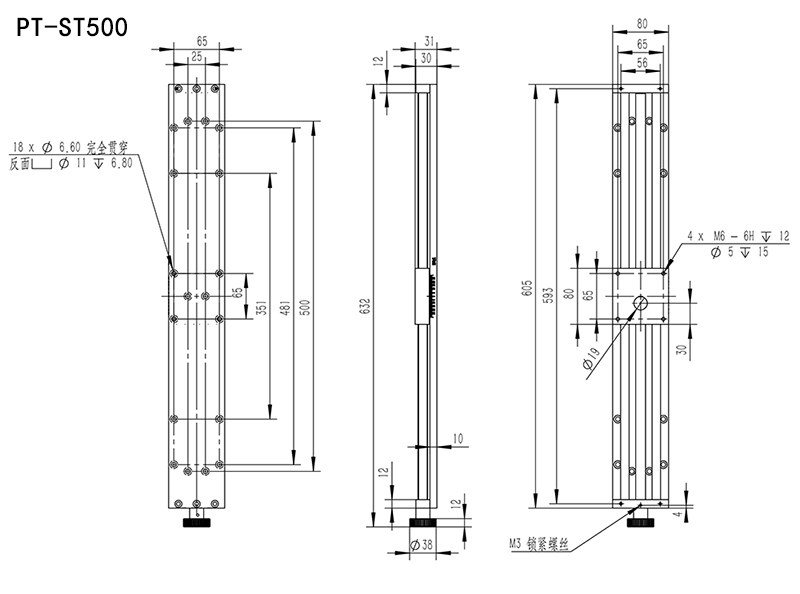

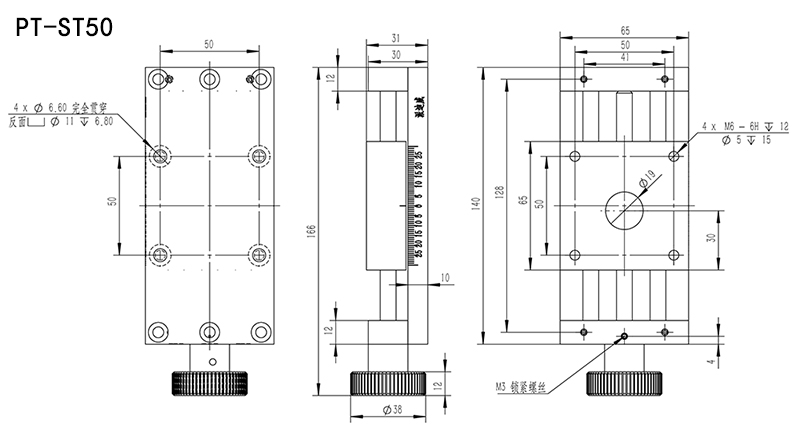

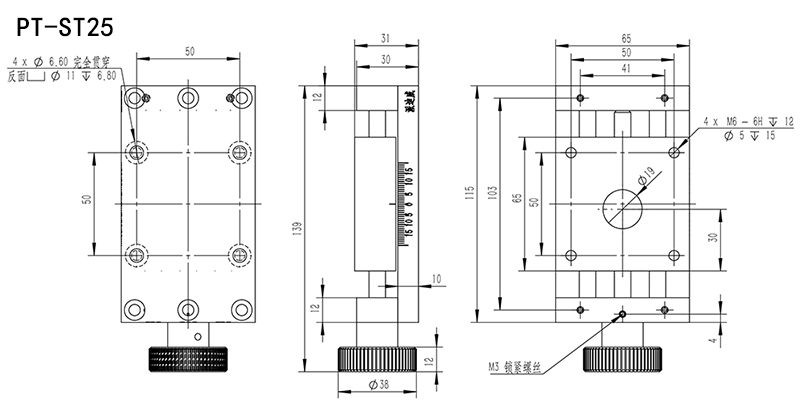

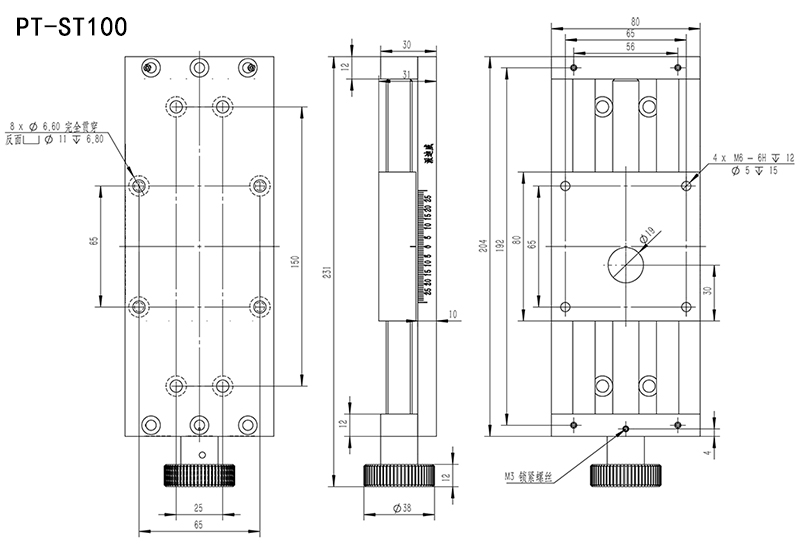

產品尺寸圖：
我們很高興你能和我們合作。為了節省你的時間，在選擇產品時，請查看參數或與我們的銷售溝通，避免你購買的產品，因參數與你的使用要求不一致，耽誤你的工期進度。我們再次感謝你的支持。
