首頁 > 產品中心 > 顯微鏡系列 > 微分干涉顯微鏡

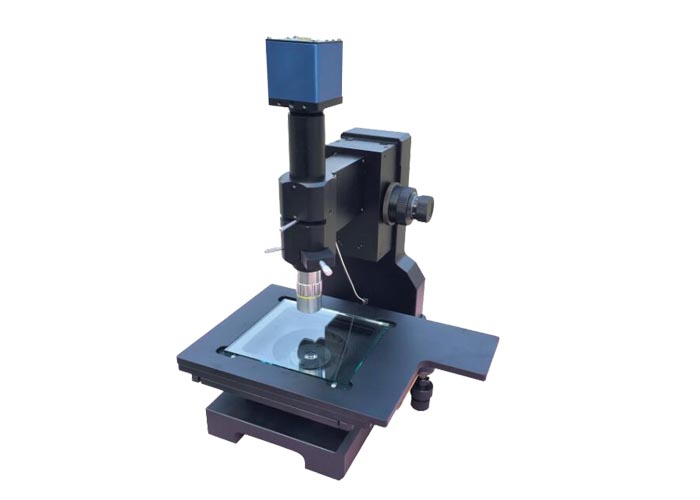

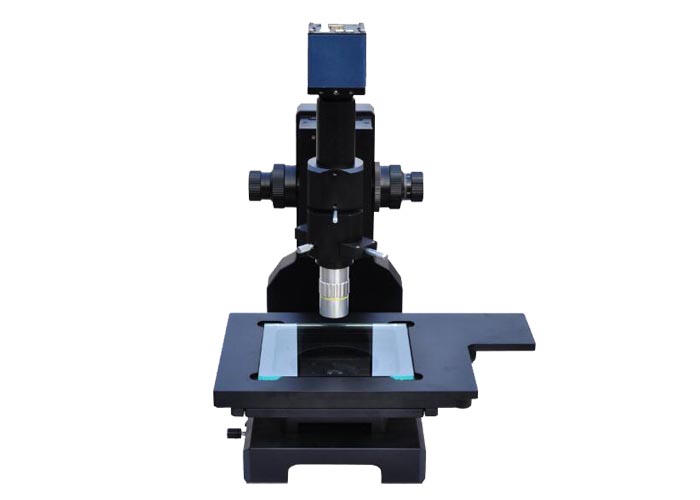

  • WF-10R 微分干涉檢測顯微鏡
  • WF-10R 微分干涉檢測顯微鏡

產品名稱: WF-10R 微分干涉檢測顯微鏡

立即咨詢 暫無產品
分享
規格:

WF-10R 微分干涉檢測顯微鏡

無限遠光學系統,長工作距離平場復消色差物鏡,穩定可靠的架臺,精確的調焦機構。廣泛應用于半導體工業、電子工業、等領域。DIC觀察模式尤其適合液晶顯示屏導電板的檢測。

產品規格

WF-10R
光學系統無限遠光學系統
平場復消色差物鏡10倍/NA0.28/WD34
檢偏裝置0°~105°轉動式檢偏器
微分干涉0 ~ 10mm 移動式插板器
調焦系統同軸調焦機構、微動格值:0.001mm調焦范圍:60mm
載物臺 矩形雙層活動平臺:260X220mm載物臺玻璃尺寸:170X150mm移動范圍:±75X±75mm
照明系統LED反射式科勒照明, 帶起偏器

LDE透射照明

規格配置:


1.無限遠光學系統:F=200MM

2.光學放大倍數:50X、100X、200X

3.觀察方式:明場、偏光、微分干涉

4.長工作距離:20-45MM

5.調焦范圍:60MM

6.平臺移動范圍:X:±75MM、Y:±75MM

7.照明系統:垂直LED照明、透射LED照明

8.成像裝置:數字相機或模擬攝像頭

觀察方式:


1.明場觀察:亮度可調同軸LED照明,視野清晰明亮,適合集成電路的檢驗、精密制造業的裝配、零件檢測和品質控制。

2.透射觀察:采用亮度可調的透射照明,可觀察透明樣品,尤其適合用戶液晶顯示屏的品質檢測,能清楚的觀察發光屏的三色模塊。

3.偏光觀察:系統內裝置偏光機構。可調的檢偏鏡,便于正交觀察。廣泛應用于金相試樣、巖礦、煤巖、高分子試樣等偏光觀察。

4.DIC觀察--微分干涉觀察:在系統插入DIC棱鏡裝置(渥拉斯頓棱鏡),能突出樣品各組成之間的相對層次關系,使之呈明顯的浮雕狀,對顆粒、裂紋、孔洞以及凸起等能做出正確的判斷。DIC顯微鏡觀察法特別適用于液晶顯示屏導電板的檢測,能夠清楚的觀察到導電板基板上的導電粒子。


產品詳情:
WF-10R 微分干涉檢測顯微鏡超大平臺顯微檢測顯微鏡無限遠光學系統設計,采用同軸照明,2X、5X、10X、20X、50X長工作距離平場消色差物鏡,覆蓋低倍大視野觀察和高倍分辨率分析研究等應用,廣泛用于液晶面板和半導體等品質檢測。配置高清晰CCD相機采集顯微鏡圖像。體積:L:770,W:1240,H:470平臺臺面尺寸:650MMX650MM平臺移動范圍:X:±270MM;Y:±270MM主機調焦范圍:Z:40MM
 WF-10R 微分干涉檢測顯微鏡6英寸高精度手動平臺工作臺面:260x220MM玻璃面:170X150MM移動范圍:X:±75MM、Y:±75MM
WF-10R 微分干涉檢測顯微鏡調焦部件粗調、微調獨立調節,機構運行平穩,穩定可靠,承載能力大。粗調采用齒輪、齒條驅動方式,采用彈簧來平衡上升的動力。微調采用杠桿原理來完成,不同于普通的齒輪傳動微調方式。精度為0.001MM,調焦范圍60MM。
 WF-10R 微分干涉檢測顯微鏡

檢測顯微鏡單筒顯微鏡,物鏡可換??梢匝b在多種機架上使用,廣泛用于制造業的現場檢測、記錄、分析研究。特點

:1.無限遠光學系統  2.LED同軸照明3.根據被檢測的樣品需要可選物鏡2X、5X、10X、20X




服務:
WF-10R 微分干涉檢測顯微鏡
  • WF-10R 微分干涉檢測顯微鏡
  • WF-10R 微分干涉檢測顯微鏡
  • WF-10R 微分干涉檢測顯微鏡
  • WF-10R 微分干涉檢測顯微鏡
常見問題:
注意事項:

    我們很高興你能和我們合作。為了節省你的時間,在選擇產品時,請查看參數或與我們的銷售溝通,避免你購買的產品,因參數與你的使用要求不一致,耽誤你的工期進度。我們再次感謝你的支持。
